En tant que fournisseur de câbles RF, j'ai été témoin du rôle essentiel que jouent ces câbles dans diverses industries, des télécommunications à l'aérospatiale. Les câbles RF sont les héros méconnus de la communication moderne, transmettant des signaux haute fréquence avec précision et fiabilité. Cependant, comme toute technologie, ils ne sont pas à l’abri des pannes. Dans cet article de blog, j'aborderai les défauts courants des câbles RF, mettant en lumière les problèmes susceptibles de compromettre les performances et offrant des informations sur la manière de les atténuer.
1. Perte de signal
L'un des problèmes les plus courants avec les câbles RF est la perte de signal. La perte de signal se produit lorsque la force du signal transmis via le câble diminue à mesure qu'il se déplace sur toute la longueur du câble. Cela peut être dû à plusieurs facteurs, notamment la longueur du câble, la fréquence et la qualité du câble lui-même.

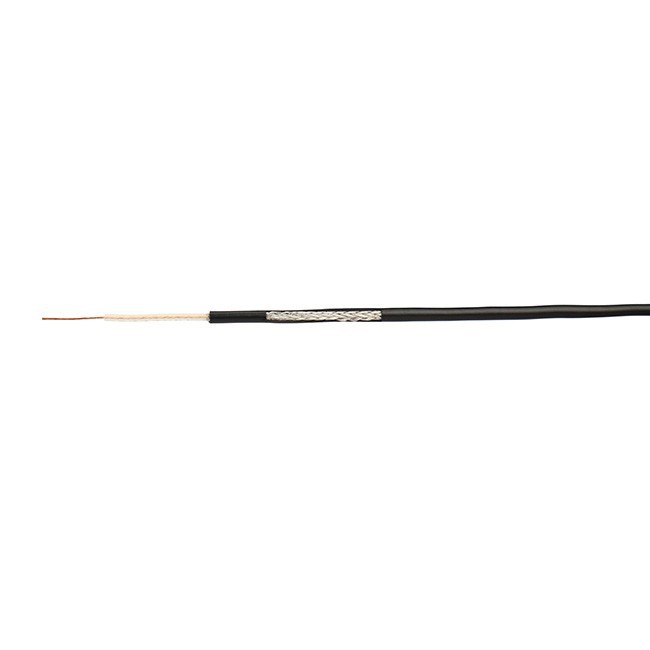

Les câbles plus longs subissent généralement plus de perte de signal que les câbles plus courts. Lorsque le signal traverse le câble, il rencontre une résistance des conducteurs et du matériau diélectrique, qui dissipe une partie de l'énergie du signal. C'est pourquoi il est crucial de choisir la bonne longueur de câble pour votre application. Si vous devez transmettre un signal sur une longue distance, pensez à utiliser un câble à faible atténuation, tel que leCâble coaxial RF RG174. Ce câble est conçu pour minimiser la perte de signal, ce qui le rend idéal pour les applications nécessitant de longs câbles.
Un autre facteur qui affecte la perte de signal est la fréquence. Les fréquences plus élevées ont tendance à subir plus de perte de signal que les fréquences plus basses. En effet, l'effet de peau, qui fait circuler le courant principalement à la surface du conducteur, devient plus prononcé à des fréquences plus élevées. En conséquence, la section efficace du conducteur diminue, augmentant la résistance et provoquant davantage de perte de signal. Pour minimiser la perte de signal aux hautes fréquences, choisissez un câble avec un diamètre de conducteur plus grand et un matériau diélectrique de haute qualité. LeCâble coaxial RF TDLMR400C'est une excellente option pour les applications haute fréquence, car il offre une faible atténuation et d'excellentes performances à des fréquences allant jusqu'à 6 GHz.
2. Inadéquation d'impédance
Une inadéquation d'impédance se produit lorsque l'impédance du câble ne correspond pas à l'impédance de la source ou de la charge. L'impédance est une mesure de l'opposition au flux d'un courant alternatif dans un circuit. Lorsqu'il y a une inadéquation d'impédance, une partie du signal est réfléchie vers la source, provoquant une diminution de la force du signal et introduisant potentiellement du bruit et de la distorsion.
L'inadéquation d'impédance peut être causée par plusieurs facteurs, notamment une terminaison de câble incorrecte, l'utilisation du mauvais type de câble ou la connexion de câbles avec des valeurs d'impédance différentes. Pour éviter toute inadéquation d'impédance, il est important de s'assurer que l'impédance du câble correspond à l'impédance de la source et de la charge. La plupart des câbles RF sont disponibles dans des valeurs d'impédance standard, telles que 50 ohms ou 75 ohms. Assurez-vous de choisir la bonne valeur d'impédance pour votre application et d'utiliser des techniques de terminaison de câble appropriées.
LeCâble coaxial RF 3D-FBest conçu pour fournir une adaptation d'impédance précise, garantissant une transmission optimale du signal et minimisant les réflexions. Ce câble convient à une large gamme d'applications, notamment les télécommunications, la radiodiffusion, ainsi que les tests et mesures.
3. Panne diélectrique
Le matériau diélectrique d'un câble RF est chargé d'isoler les conducteurs et d'empêcher le signal de s'échapper. Cependant, avec le temps, le matériau diélectrique peut se dégrader, entraînant un claquage diélectrique. Le claquage diélectrique se produit lorsque le matériau diélectrique ne peut plus résister au champ électrique qui lui est appliqué, provoquant un court-circuit entre les conducteurs.
La rupture diélectrique peut être causée par plusieurs facteurs, notamment des températures élevées, l’humidité et des contraintes mécaniques. Des températures élevées peuvent provoquer une dilatation et une contraction du matériau diélectrique, entraînant des fissures et des vides. L'humidité peut pénétrer dans le matériau diélectrique, réduisant ainsi ses propriétés isolantes et augmentant le risque de claquage diélectrique. Les contraintes mécaniques, telles que la flexion ou la torsion du câble, peuvent également endommager le matériau diélectrique et provoquer sa rupture.
Pour éviter les claquages diélectriques, il est important de choisir un câble doté d'un matériau diélectrique de haute qualité et de l'installer correctement. Évitez d'exposer le câble à des températures extrêmes, à l'humidité ou à des contraintes mécaniques. Si vous pensez que le matériau diélectrique de votre câble s'est dégradé, remplacez le câble immédiatement pour éviter des dommages supplémentaires.
4. Problèmes de connecteur
Les connecteurs constituent un élément essentiel de tout assemblage de câbles RF, car ils assurent l'interface entre le câble et la source ou la charge. Cependant, les connecteurs peuvent également être une source de problèmes, tels qu’un mauvais contact, des connexions desserrées et de la corrosion.
Un mauvais contact entre le connecteur et le câble peut entraîner une perte de signal et une inadéquation d'impédance. Cela peut être dû à une mauvaise installation, par exemple un serrage incorrect du connecteur ou l'utilisation du mauvais type d'outil. Des connexions desserrées peuvent également se produire avec le temps en raison de vibrations ou de contraintes mécaniques. Pour garantir une bonne connexion, veillez à suivre attentivement les instructions d'installation du fabricant et à utiliser les bons outils.
La corrosion peut également affecter les performances des connecteurs. La corrosion peut se produire lorsque le connecteur est exposé à l'humidité ou à d'autres substances corrosives. Cela peut entraîner une perte de conductivité du connecteur, entraînant une perte de signal et une inadéquation d'impédance. Pour éviter la corrosion, choisissez des connecteurs fabriqués à partir de matériaux résistants à la corrosion et protégez-les de l'humidité et d'autres substances corrosives.
5. Pliage et vrillage des câbles
Plier et plier le câble peut également entraîner des problèmes, tels qu'une perte de signal, une inadéquation d'impédance et un claquage diélectrique. Lorsque le câble est plié ou plié, les conducteurs et le matériau diélectrique peuvent être endommagés, entraînant une diminution de la force du signal et introduisant potentiellement du bruit et une distorsion.
Pour éviter de plier et de plier le câble, assurez-vous d'installer le câble correctement et de suivre les spécifications de rayon de courbure du fabricant. Évitez de plier le câble à des angles vifs ou de le plier. Si vous devez plier le câble, utilisez un outil de rayon de courbure du câble pour vous assurer que le rayon de courbure se situe dans la plage acceptable.
Conclusion
En conclusion, les câbles RF sont des composants essentiels dans de nombreuses industries, mais ils ne sont pas à l’abri des pannes. La perte de signal, l'inadéquation d'impédance, la panne diélectrique, les problèmes de connecteurs, ainsi que la courbure et le vrillage des câbles sont quelques-uns des défauts courants qui peuvent affecter les performances des câbles RF. En comprenant ces défauts et en prenant les précautions nécessaires, vous pouvez garantir que vos câbles RF fonctionnent de manière fiable et efficace.
